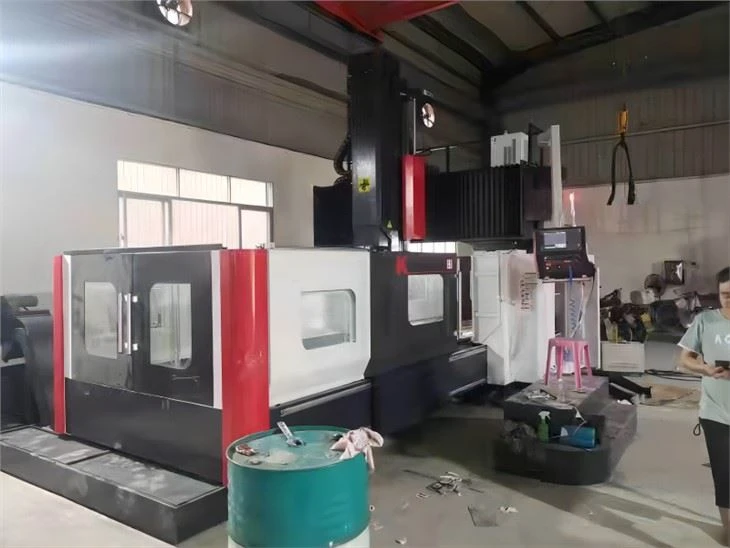

Centre d'usinage vertical à double colonne

Une production allégée et des accessoires haut de gamme créent un centre d'usinage de haute précision, à haut rendement et à haute performance

Paramètre

(1) Le boîtier de broche du centre d'usinage vertical à double colonne adopte un vérin à rail linéaire, et l'axe Z adopte un rail de guidage linéaire à rouleaux robuste importé, qui a une bonne absorption des chocs et assure une coupe stable pendant l'usinage.

(2) Entraînement de l'axe Z - le servomoteur entraîne la vis à billes et la vis à billes entraîne la poupée pour se déplacer de haut en bas sur la selle pour réaliser l'alimentation de l'axe Z. Le moteur de l'axe Z a une fonction de freinage automatique. En cas de panne de courant, le frein automatique maintiendra fermement l'arbre du moteur afin qu'il ne puisse pas tourner.

(3) Les composants de la poupée adoptent un mécanisme d'équilibre pour assurer la stabilité du mouvement de la poupée.

(4) Le groupe d'arbres principaux est produit par une usine professionnelle à Taiwan, avec une haute précision et des performances élevées. L'arbre principal saisit l'outil par le ressort à disque sur l'arbre principal agissant sur le goujon de traction de la poignée de l'outil à travers le mécanisme de broche à griffe à quatre pétales avec la force de tension.

(5) La machine-outil a la fonction d'orientation de la broche.

3.4 Système pneumatique

Il est principalement utilisé pour le serrage d'outils; air soufflé au centre de la broche; air soufflé à l'extrémité avant de la broche.

3.5 Protection de la machine-outil

Le rail de guidage du lit (axe X) de la machine-outil adopte un capot de protection télescopique en acier inoxydable ; le rail de guidage du faisceau (axe Y) adopte une protection de type organe ; au travail.

3.6 Système de lubrification

(1) Les trois roulements de coordonnées sont lubrifiés avec de la graisse.

(2) La paire de vis à billes adopte une lubrification automatique à l'huile fine.

(3) La paire de rails de guidage à trois coordonnées a un point de lubrification contrôlé automatiquement, et l'huile de lubrification est divisée pour lubrifier la paire de rails de guidage, et l'action est automatiquement contrôlée par le système de commande numérique.

Origine principale

Centre d'usinage vertical à double colonne La technologie est à la pointe de l'avenir, combine une fréquence de mode élevée, une correspondance de dynamie élevée, un traitement et une auto-adaptation et de nombreuses autres technologies de haute technologie, et présente une expérience de coupe parfaite pour les utilisateurs.

Il est largement utilisé dans les industries manufacturières de pointe, telles que les moules, l'aérospatiale, le transport ferroviaire, l'automobile, les machines, etc.
