L'ajustement du taux d'alimentation de coupe d'un mini-moulin CNC est un aspect crucial de la réalisation des résultats d'usinage optimaux. En tant que fournisseur de mini-usines CNC, je comprends la signification de ce processus et je suis ici pour partager des informations précieuses sur la façon de faire les bons ajustements.
Comprendre le taux d'alimentation de coupe
Le taux d'alimentation de coupe fait référence à la vitesse à laquelle l'outil de coupe se déplace à travers la pièce pendant le processus d'usinage. Il est généralement mesuré en pouces par minute (IPM) ou en millimètres par minute (mm / min). Ce taux a un impact direct sur la qualité de la coupe, la durée de vie de l'outil et l'efficacité globale de l'opération d'usinage.
Un débit d'alimentation trop de souffle peut entraîner une production de chaleur excessive, ce qui peut endommager l'outil de coupe et la pièce. Il en résulte également des temps d'usinage plus longs, en réduisant la productivité. D'un autre côté, un taux d'alimentation trop rapide peut provoquer la rupture de l'outil, produire une mauvaise finition de surface et même endommager la machine elle-même.
Facteurs affectant le taux d'alimentation de coupe
Plusieurs facteurs doivent être pris en considération lors de la détermination du taux de coupe de coupe approprié pour un mini-moulin CNC. Ceux-ci incluent:
Matériau de pièce
Différents matériaux ont des caractéristiques de dureté et de machinabilité différentes. Par exemple, les matériaux mous comme l'aluminium peuvent généralement tolérer des taux d'alimentation plus élevés par rapport aux matériaux plus durs comme l'acier ou le titane. Lors de l'usinage d'un matériau souple, vous pouvez augmenter le taux d'alimentation pour améliorer la productivité sans sacrifier la qualité de la coupe. Cependant, pour les matériaux plus durs, un taux d'alimentation plus lent est nécessaire pour empêcher l'usure et la rupture des outils.
Géométrie de l'outil de coupe
La forme, la taille et le nombre de flûtes sur l'outil de coupe jouent également un rôle important dans la détermination du taux d'alimentation. Les outils avec plus de flûtes peuvent généralement gérer des taux d'alimentation plus élevés car ils distribuent la charge de coupe plus uniformément. De plus, l'angle de râteau, l'angle de dégagement et le rayon de pointe de l'outil peuvent affecter ses performances de coupe et la vitesse d'alimentation recommandée.
Capacité machine
La puissance, la rigidité et la précision du mini-moulin CNC lui-même sont des facteurs importants. Une machine plus puissante et rigide peut gérer des taux d'alimentation plus élevés sans subir une vibration ou une déviation excessive. Il est essentiel de rester dans les paramètres de fonctionnement recommandés par la machine pour assurer une usinage sûr et efficace.
Finition de surface souhaitée
Si une finition de surface de haute qualité est requise, un taux d'alimentation plus lent peut être nécessaire. Un taux d'alimentation plus lent permet à l'outil de coupe de retirer plus progressivement le matériau, ce qui entraîne une surface plus lisse. Cependant, si les exigences de finition de surface sont moins strictes, un taux d'alimentation plus élevé peut être utilisé pour augmenter la productivité.
Calcul du taux d'alimentation de coupe
Il existe plusieurs méthodes pour calculer le taux de coupe de coupe approprié. Une approche commune consiste à utiliser la formule suivante:
[F = n \ Times T \ Times Z]
Où:
- (F) est la fréquence alimentaire (IPM ou mm / min)
- (N) est la vitesse de la broche (tr / min)
- (T) est l'alimentation par dent (IPT ou mm / dent)
- (Z) est le nombre de dents sur l'outil de coupe
L'alimentation par dent est une valeur qui dépend du matériau de la pièce, de la géométrie de l'outil de coupe et d'autres facteurs. Il peut être trouvé dans les catalogues du fabricant d'outils de coupe ou déterminés par expérimentation.
Par exemple, si vous utilisez un moulin à extrémité à 4 flux avec une alimentation par dent de 0,002 pouces par dent et une vitesse de broche de 5000 tr / min, le taux d'alimentation serait:
[F = 5000 \ fois 0,002 \ fois 4 = 40] IPM
Réglage du débit d'alimentation en coupe sur un mini-moulin CNC
Une fois que vous avez calculé le taux d'alimentation approprié, vous devez l'ajuster sur le mini-moulin CNC. Voici les étapes générales:
1. Accédez aux commandes de la machine
La plupart des mini-moulins CNC sont équipés d'un panneau de configuration ou d'une interface informatique qui vous permet de saisir et de régler divers paramètres d'usinage, y compris la fréquence d'alimentation. Localisez la section du système de contrôle où la vitesse d'alimentation peut être définie.
2. Entrez le taux d'alimentation calculé
À l'aide du clavier ou de l'interface logicielle, entrez la valeur de débit de flux calculée. Assurez-vous de revérifier les unités (IPM ou MM / Min) pour assurer la précision.
3. Testez le taux d'alimentation
Avant de commencer une production complète, il est conseillé d'effectuer une coupe d'essai sur un morceau de matériau. Cela vous permet d'observer les performances de coupe et de faire les ajustements nécessaires. Faites attention à la formation de puces, à la finition de surface et à l'usure des outils pendant la coupe d'essai.
4. faire des ajustements de réglage fin
En fonction des résultats de la coupe de test, vous devrez peut-être effectuer des ajustements de réglage fin au taux d'alimentation. Si l'outil de coupe surchauffe ou si la finition de surface est médiocre, vous devrez peut-être réduire le taux d'alimentation. Inversement, si le temps d'usinage est trop long et que l'outil ne subit pas une usure excessive, vous pouvez essayer d'augmenter légèrement le taux d'alimentation.
Conseils pour optimiser le taux d'alimentation de coupe
Voici quelques conseils supplémentaires pour vous aider à optimiser le taux d'alimentation de coupe sur un mini-moulin CNC:
Utilisez des techniques d'usinage à grande vitesse

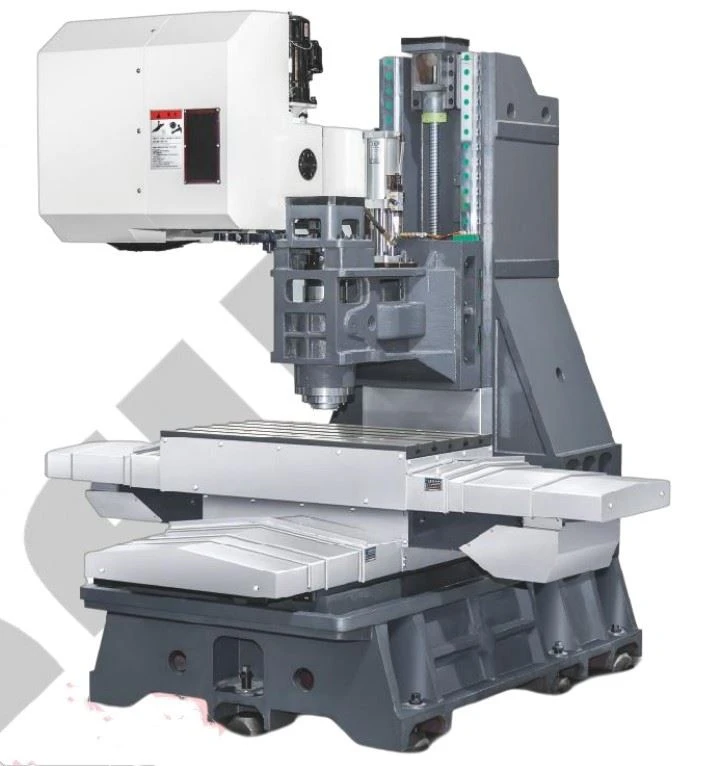

L'usinage à grande vitesse peut améliorer considérablement la productivité en vous permettant d'utiliser des taux d'alimentation plus élevés et des vitesses de broche. Envisagez d'investir dans un mini-moulin CNC qui est capable deUsinage CNC à grande vitesse. Cependant, il est important de s'assurer que la machine, les outils de coupe et le matériau de la pièce conviennent tous à l'usinage à grande vitesse.
Surveiller l'usure des outils
Inspectez régulièrement les outils de coupe pour les signes d'usure et remplacez-les si nécessaire. Les outils usés peuvent provoquer de mauvaises performances de coupe et peuvent nécessiter un taux d'alimentation plus faible pour compenser. En utilisant des outils nets, vous pouvez maintenir un taux d'alimentation plus élevé et améliorer la qualité globale du processus d'usinage.
Considérez la géométrie de la pièce
La forme et la complexité de la pièce peuvent également affecter le taux d'alimentation. Par exemple, lors de l'usinage d'une pièce avec des murs minces ou des caractéristiques complexes, vous devrez peut-être réduire la vitesse d'alimentation pour éviter la déviation ou la rupture.
Profitez des stratégies avancées de parcours d'outils
Le logiciel de programmation CNC moderne offre une variété de stratégies avancées de parcours d'outils qui peuvent optimiser le processus de coupe. Ces stratégies peuvent vous aider à atteindre un taux d'alimentation plus cohérent et à réduire le temps d'usinage global.
Conclusion
L'ajustement du taux d'alimentation de coupe d'un mini-moulin CNC est une compétence essentielle qui peut avoir un impact significatif sur la qualité et l'efficacité de vos opérations d'usinage. En comprenant les facteurs qui affectent la vitesse d'alimentation, en le calculant avec précision et en effectuant les ajustements nécessaires, vous pouvez obtenir des résultats optimaux. En tant que fournisseur de mini-moulins CNC, nous proposons une gamme deMoulin à banctop cncetBroyeur de chargement CNC à 5 axes de bureauLes modèles conçus pour fournir un contrôle précis sur la fréquence d'alimentation de coupe et d'autres paramètres d'usinage.
Si vous êtes intéressé à en savoir plus sur nos mini-usines CNC ou à avoir des questions sur l'ajustement du taux d'alimentation de coupe, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la bonne solution pour vos besoins d'usinage et à vous soutenir tout au long du processus.
Références
- "CNC Maching Handbook" par Paul A. Kochan
- Catalogues du fabricant d'outils de coupe
- Documentation technique fournie par Mini CNC Mill Manufacturers
