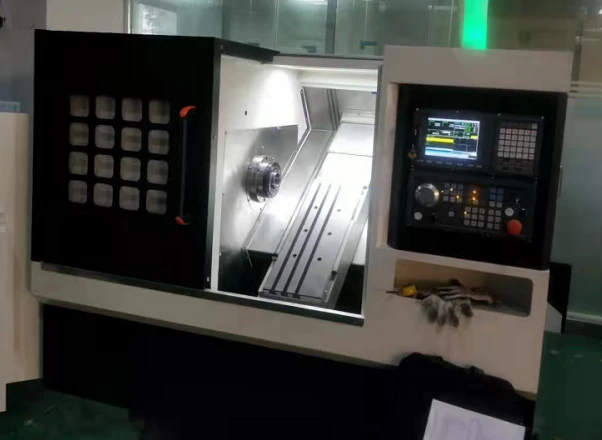

Tour à outils CNC

Modèle de machine-outil

PARAMÈTRE

Unité

Diamètre de pivotement maximum sur le lit

500

㎜

Diamètre d'usinage maximum sur chariot

450

㎜

Longueur d'usinage maximale

450

㎜

Plage de vitesse de broche

100-4000

tr/min

Puissance du moteur principal

7.5/11 KW

KW

Quantité maximale de chargement d'outils

8

T

Déplacement sur l'axe X-/Déplacement sur l'axe Z-Déplacement sur l'axe

900/450

㎜

Quantité minimale de déplacement sur l'axe X-/Z- sur l'axe

0.001/0.001

㎜

Vitesse de déplacement rapide sur l'axe X-/Z-

36/36

m/min

Emplacement en T pour table de travail - mm

3-14*50

mm

Répétabilité de l'axe X-/Z-axe

Inférieur ou égal à 0,003/0.005

㎜

Rugosité de la surface

Inférieur ou égal à 0,63

euh

Diamètre du trou traversant de la broche

Φ65

㎜

Diamètre du trou traversant de la barre

Φ46

㎜

Angle d'inclinaison du lit

45



Dimensions extérieures (L x L x H)

2150*1550*1870

㎜

Poids net de la machine-outil

3100

kilos

Non

Article

Paramètre

Marque

Qt

1

Broche

A2-5

Taïwan KENTURN

1

Roulement de broche

NSK

Japon

6

2

Unité servo de moteur de broche

7,5/11 kW

Taïwan SYNTEC

1

3

Puissance du moteur de broche

7,5/11 kW

Taïwan SYNTEC

1

4

Couple du servomoteur de l'axe X-

11 nm

Taïwan SYNTEC

1

5

Puissance du servomoteur de l'axe X-

1,5 kW (frein)

Taïwan SYNTEC

1

6

Couple du servomoteur de l'axe Z-

11 nm

Taïwan SYNTEC

1

7

Puissance du servomoteur de l'axe Z-

1,5KW

Taïwan SYNTEC

1

8

Guide linéaire (axe X-)

Niveau 30 (balle) P

Indice PMI de TAÏWAN

2

9

Guide linéaire (axe Z-)

Niveau 30 (balle) P

Indice PMI de TAÏWAN

2

10

Vis à billes (axe X-)

32/10

Japon THK

1

11

Vis à billes (axe Z-)

32/10

Japon THK

1

12

Système

SYNTEC7TA

Taïwan SYNTEC

1

13

Panneau de commande

Panneau de tour

Taïwan SYNTEC

1

14

Module relais

Série de tours

Taïwan SYNTEC

1

15

Appareils d'alimentation électrique

Disjoncteur

Schneider

1

16

Appareils haute tension

Contaminateur

Schneider

1

17

Appareils basse tension

Relais

Schneider

1

18

Système de serrage à pince

CK46(A2-5)

Taïwan AUTO

1

19

Cylindre rotatif (creux)

6 POUCES

Taïwan AUTO

1

20

Station hydraulique du moteur 2HP

40L

Chine LEIMAN

1

21

Distributeur d'outils de gang

63/8T

Outils maximum

8

22

Porte-couteau rond

Φ25

Porte-outil d'alésage

4

23

Porte-outil pour face d'extrémité

20

Carré de 20 coupes en option

2

24

Porte-outil carré

20

Carré de 20 coupes en option

2

25

Base de machine-outil

coulée intégrale

Auto-production

1

26

Protection extérieure en tôle

Auto-production

1

27

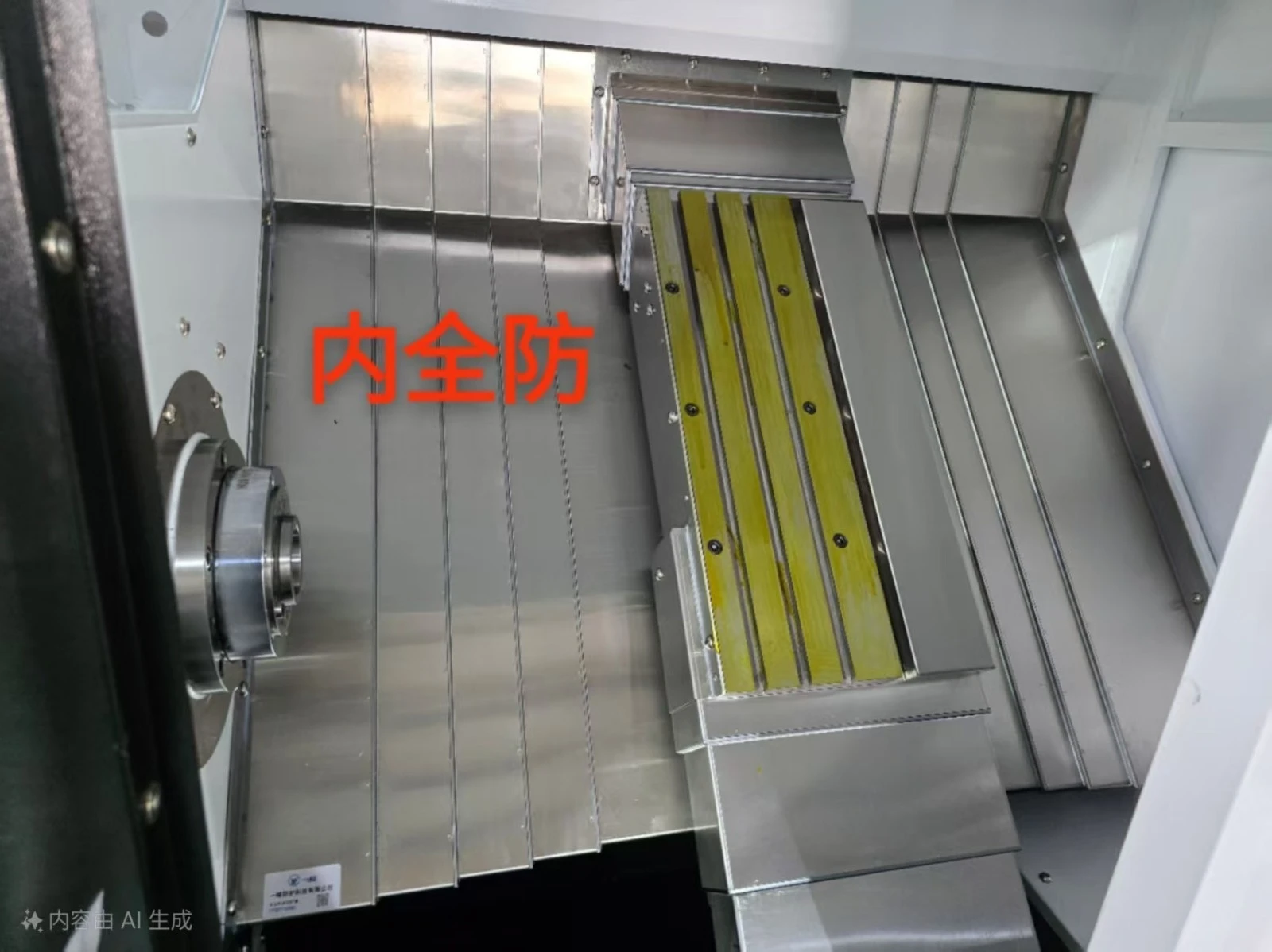

Protection intérieure

Acier inoxydable

Garde complète autoproduite

1

28

Roulement à vis à billes

20TAC

Japon NSK

2 AXES

29

Couplage

18/22

NSP

2

30

Injecteur d'huile

2/3L

BAOTN Chine

1

31

Pompe à liquide de coupe

750W

SHEN HAI Chine

1

32

Boîte à outils

Boîte à outils portative en plastique

Chine

1

33

Clé hexagonale

(métrique 1,5-10)

Chine

1

34

Tournevis

Tournevis cruciformes et à tête plate

Chine

2

35

Lecteur de carte CF

Disque U

SKS

1

36

Carte CF

1 Go

YIZHENG

1

37

Pieds

Boulon M24 + rondelle

Chine

6

38

Manuel du système SYNTEC

SYNTEC

1

39

YS-65L (longueur de barre 1,5 mètres) Servo-alimentateur (convient aux barres de 30/65 mm)

1. Plateforme de support intermédiaire

Trois tubes de tirage

Douilles et tiges de poussée grandes, moyennes et petites

Chine

1

40

Convoyeur à copeaux à chaîne et wagon à copeaux

46X+voiture à puce S106

Chine

1

41

Batterie de l'encodeur

3.6V

Chine

2
